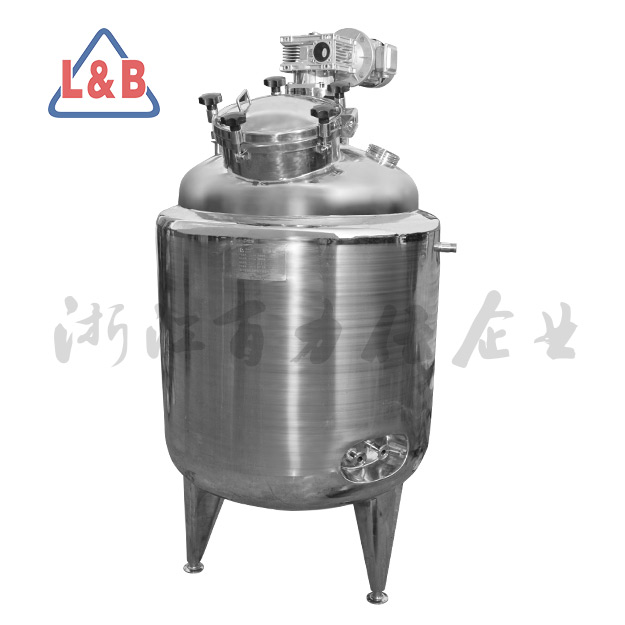

冷热缸

一、产品用途:

冷热缸(又名老化缸),冷热缸具有节能、消声、耐腐、生产能力强、清洗方便等优点,广泛于乳品行业、食品、制药、化工、饮料等工业部门,作为加热、冷却、保温、杀菌处理或贮藏浆液的必须不锈钢罐,特别适用于牛奶的巴氏消毒与保温,是冰淇淋生产线中的必需设备。

二、产品结构:

该设备贮液容器,由减速机、搅拌桨和出料阀、圆盘式温度计等组成。
1、内胆采用不锈钢板SS304或SS316L材料制成,表面镜面抛光。
2、中层夹套:采用SS304钢板制成,夹套螺旋式装置,冷水从下而上无压力,达到最佳升温和降温的目的。
3、外保温组:由环保聚氨酯发泡浇注,保持与外介的温差,达到保温的效果。
4、减速器:减速器输出轴与搅拌桨联接,采用活套联接,便于拆装清洗。
5、附加装置:无菌呼吸器、无菌采样口、人孔、进出口、温度计、CIP清洗球等
三、产品参数:
公称容积 (L) 300L 500L 600L 800L 1000 1200 2000 3000 4000 5000
工作压力 0.09Mpa
试验压力 0.15Mpa
搅拌器 转速 36r/min
加热面积 (m2) 1.6 2.0 1.5 3.5 4.5 5. 7.5 8.5 10.5 13.3
物料进出口(DN) 40 40 40 40 40 40 40 40 40 40
温馨提示
1、图表中的公称容积、尺寸等参数为标准配置,可按要求定做。
2、夹层工作压力≤0.09Mpa,如客户有特殊要求,可按要求定做。
3、冷热缸选型需提供工艺参数:物料性质、工作压力、工作温度、特殊要求等。
