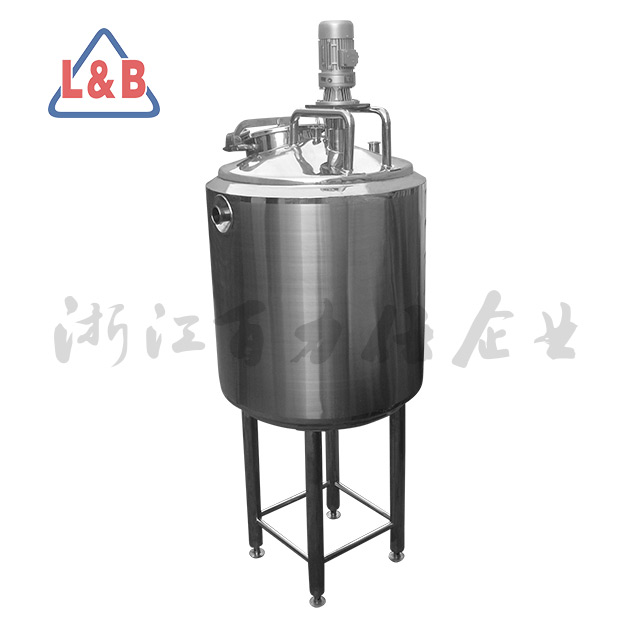

三层立式冷热缸

使用范围:

1.可作配料罐、混料罐、调配罐、发酵管、消毒缸、老化缸等。
2.适用于食品、乳制品、果汁饮料、医药化工及生物工程等领域

结构特征:

1.采用内筒体、夹套加外包,中间填充保温材料结构。
2.材料均为卫生级不锈钢。
3.结构设计极具人性化,可操作性强。
4.筒体内壁过渡段采用圆弧过渡,保证卫生无死角。

罐体配置:

1.快开式人孔
2.各种外形的CIP清洗器。
3.防蝇虫卫生级透气罩。
4.可调式三角支腿。
5.可拆卸进料管套件。
6.温度计(根据客户要求配置)。
7.爬梯(根据客户要求配置)。
8.立式搅拌器(根据客户要求配置桨式或者框式)。
9.夹套(根据客户要求配置米勒板、空心夹套或者盘管夹套)。
10.液位计及液位控制(根据客户要求配置)。
11.防涡板。

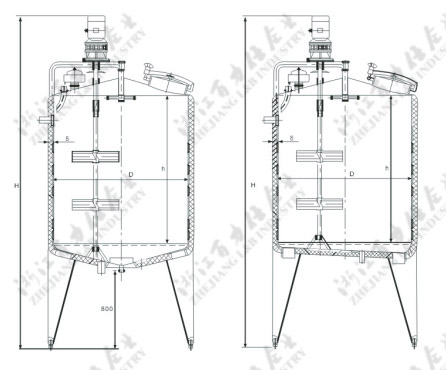

技术参数

有效容积(L) 简体尺寸(mm*mm) 总高(mm) 保温层(mm) 进出料口径(mm) 电机功率(kw) 搅拌速度(r/min)
500 840*1000 2750 60 38 0.55 常用转速35、43、60也可选用无极变速减速机或者双速减速机
600 920*1000 2850 60 38 0.55
700 990*1000 2850 60 38 0.55
800 950*1220 3000 60 38 0.55
900 1010*1220 3000 60 38 0.55
1000 1060*1220 3150 60 51 0.75
1500 1160*1500 3350 60 51 0.75
2000 1340*1500 3410 60 51 1.1
3000 1410*2000 4000 60 51 1.5
4000 1620*2000 4250 60 51 1.5
5000 1810*2000 4300 60 51 2.2
6000 1980*2000 4550 60 51 2.2
7000 1930*2440 5000 60 51 2.2
8000 2060*2440 5000 60 51 3
9000 2180*2440 5050 60 51 3
10000 2300*2440 5050 60 51 3
12000 2270*3000 5600 60 51 4
15000 2530*3000 5700 60 51 4
20000 2640*3660 6400 60 51 5.5

如客户提出特殊要求可根据客户要求定作。总高(H)是根据出料口高度800mm而得出的数据,如改变出料口高度,总高(H)作相应调整。
